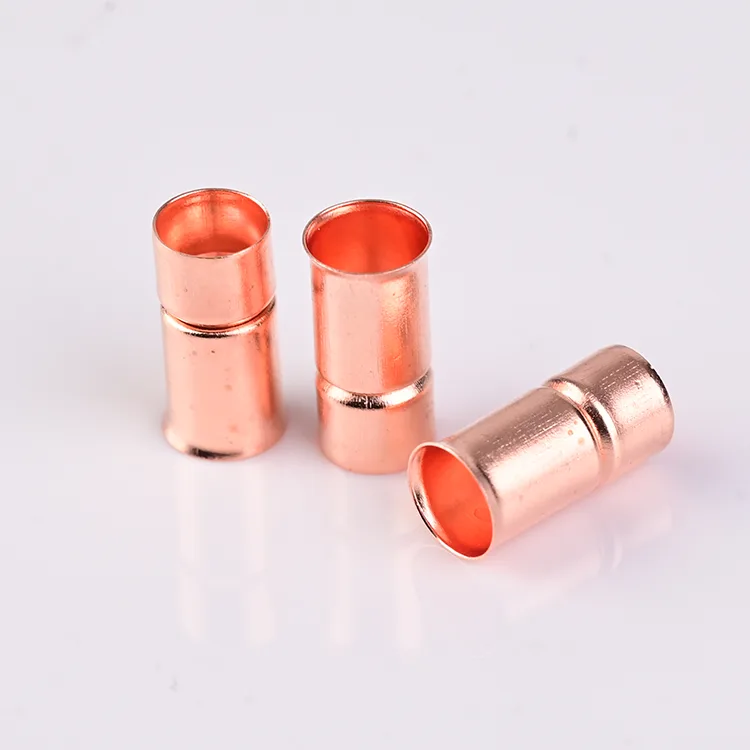

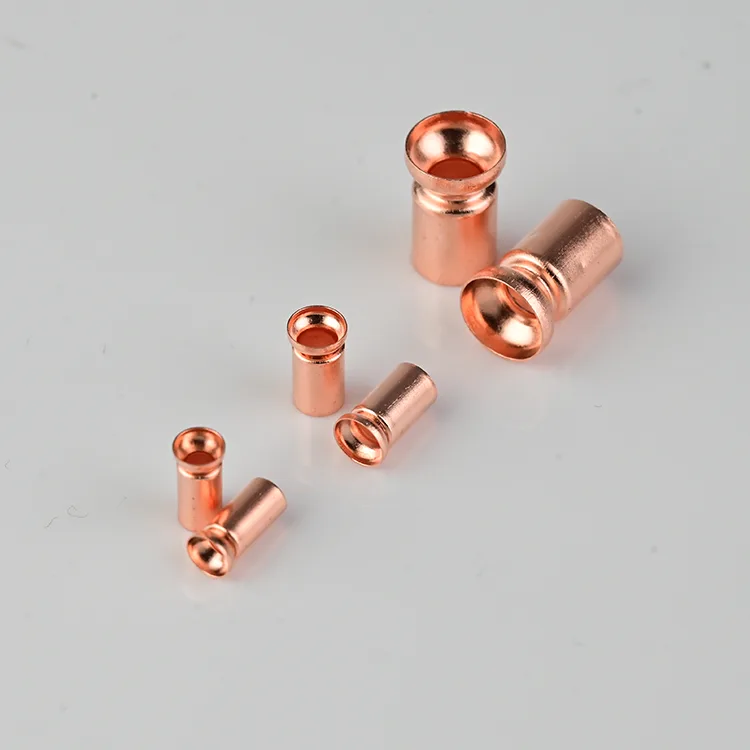

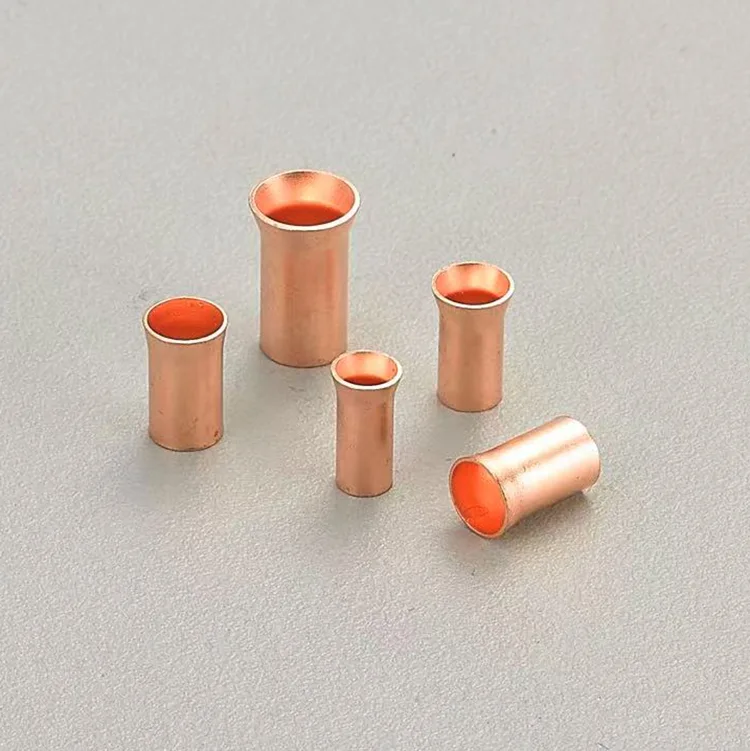

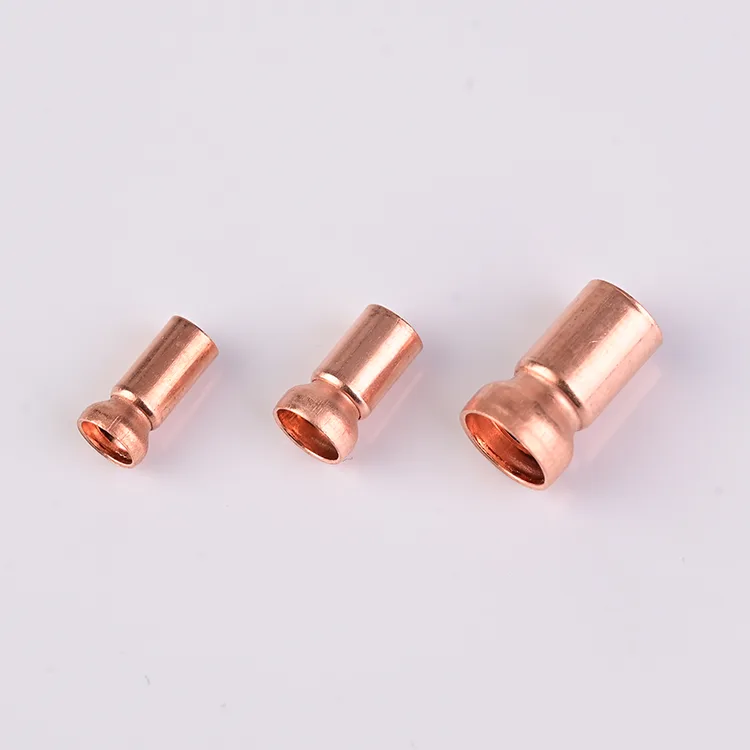

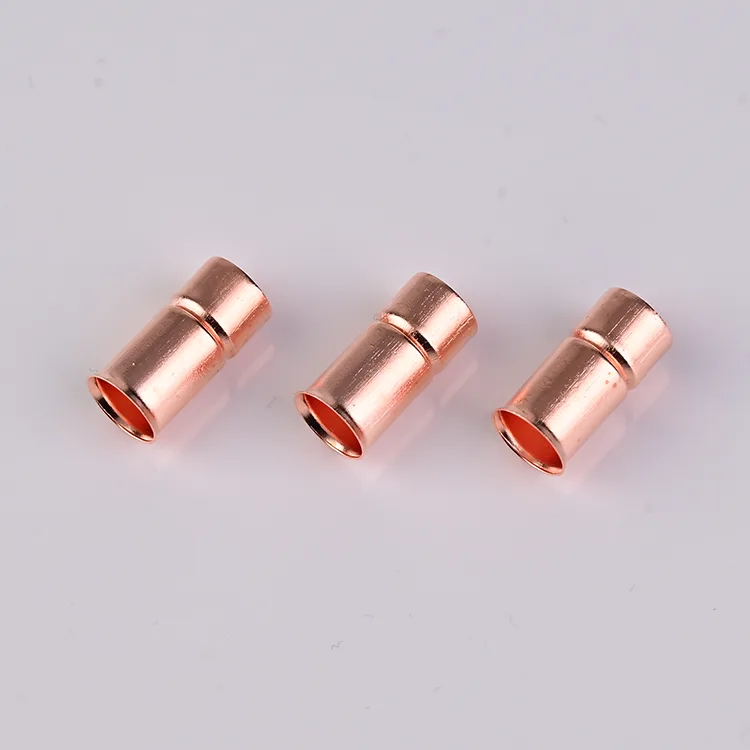

Buje de cobre rojo de alta corriente

Diseño para aplicaciones de alta corriente

Cuando la corriente supera los 100 A, cada miliohmio de resistencia importa. El casquillo de cobre rojo de alta corriente de la fábrica Zenko fabricado en China está diseñado con paredes más gruesas, secciones transversales más grandes y superficies mecanizadas con precisión para manejar cargas sostenidas de alta corriente sin sobrecalentamiento. La construcción de cobre violeta T2 ofrece una conductividad de ≥98 % IACS, lo que minimiza la pérdida de energía y el aumento de temperatura bajo carga.

En conexiones de barras colectoras de alta corriente, la interfaz de contacto es el punto más crítico. Un casquillo mal mecanizado crea microespacios que aumentan la resistencia de contacto y provocan puntos calientes. Nuestro mecanizado de precisión CNC garantiza que cada buje de cobre rojo de alta corriente tenga una superficie de contacto lisa y plana que combine perfectamente con barras colectoras, terminales y terminales de cable, eliminando interfaces de alta resistencia antes de que se puedan formar.

Gestión térmica en sistemas de alta corriente

El calor es el enemigo de los sistemas de alta corriente. A medida que fluye la corriente, el calentamiento resistivo eleva la temperatura de cada componente en el camino de la corriente. Como fabricante profesional en China, el casquillo de cobre rojo de alta corriente de Zenko está diseñado teniendo en cuenta el rendimiento térmico. El cobre púrpura de alta pureza proporciona una excelente conductividad térmica (≥385 W/m·K), transfiriendo eficientemente el calor desde el punto de conexión a la estructura circundante.

Para aplicaciones que superan los 300 A de corriente continua, recomendamos nuestra serie de alta resistencia con mayor espesor de pared y área de superficie optimizada para la disipación de calor. Cada buje de cobre rojo de alta corriente de esta serie se prueba individualmente para determinar su precisión dimensional y calidad de la superficie antes del envío. Esta atención al detalle es la razón por la que los ingenieros energéticos de todo el mundo confían en Zenko para sus proyectos de interconexión de alta corriente más exigentes.

Aplicaciones que exigen más

Las estaciones de carga rápida para vehículos eléctricos, los sistemas de almacenamiento de energía en baterías (BESS), los paneles de distribución de energía industrial y los sistemas de alimentación ininterrumpida (UPS) requieren interconexiones robustas de alta corriente. El casquillo de cobre rojo de alta corriente de Zenko está validado para su uso en estas aplicaciones, con rendimiento comprobado en sistemas que transportan corriente continua de 200 A a 600 A.

A diferencia de los casquillos de cobre estándar que pueden funcionar para aplicaciones de señal o de baja corriente, nuestra serie de alta corriente está diseñada específicamente para las demandas térmicas y mecánicas de los sistemas de energía. Zenko ofrece personalización completa para aplicaciones únicas de alta corriente, ya sea que necesite un diámetro interior especial para un cable de gran calibre, una longitud personalizada para adaptarse a la disposición de su barra colectora o un tratamiento de superficie específico para su entorno operativo.

Calidad que puedes medir

Cada buje de cobre rojo de alta corriente, la fábrica de Zenko opera bajo la gestión de calidad ISO 9001 y nuestras pruebas incluyen verificación de conductividad, medición dimensional e inspección de calidad de la superficie. Para aplicaciones de alta corriente donde el fallo no es una opción, este nivel de trazabilidad y garantía de calidad es importante.

Ya sea que esté diseñando la próxima generación de infraestructura de carga de vehículos eléctricos o actualizando un sistema de distribución de energía industrial, el casquillo de cobre rojo de alta corriente ofrece el rendimiento, la confiabilidad y la personalización que necesita. Póngase en contacto con nuestro equipo de ingeniería hoy para analizar sus requisitos de interconexión de alta corriente.

Solicitar una cotización

Envíe sus dibujos o especificaciones a Zenko para obtener una cotización rápida y competitiva. Muestras disponibles bajo petición.

Conector a tope sin aislamiento (los tamaños se pueden personalizar)
							Material: cobre rojo (C1220/TP2)
ÍTENO NO.	Dimensión (mm)						Tamaño del cable
	L	D	d1	W	W1	F	mm2	AWG
2.75D	8.5	4	1.8	2.75	3.47	4
3.35D	8.5	4.5	2.3	3.35	3.8	4.5
4.05D	8.5	5.2	2.7	4.05	4.45	5.2
4.55D	11	6.65	3.4	4.55	5.45	6
5.6D	11	7	3.6	5.6	6.02	6
3.4D	8.5	4.4	2.1	3.38	3.8	5.2
1.9D	7.2	3	2.5	1.9	2.4	4.5
4.1D	10.5	4.8	2.5	3.98	4.45	5.6
Enchapado	Estañado, niquelado, antioxidación superficial.
Dureza y estado	M / Y / Y2 (HV45-75/ 90-110/ 110-130)
Observación:	Acepte pedidos personalizados de cualquier tamaño.
