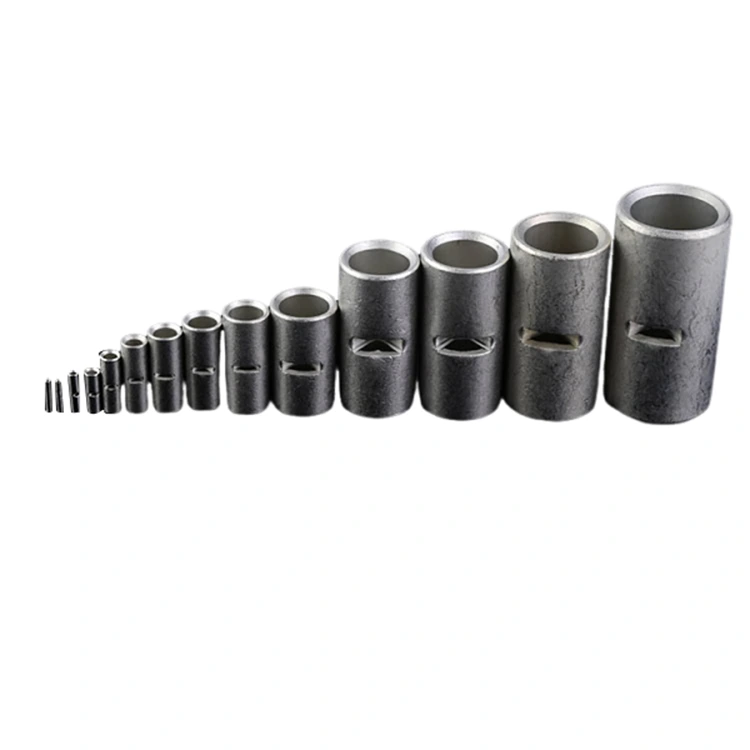

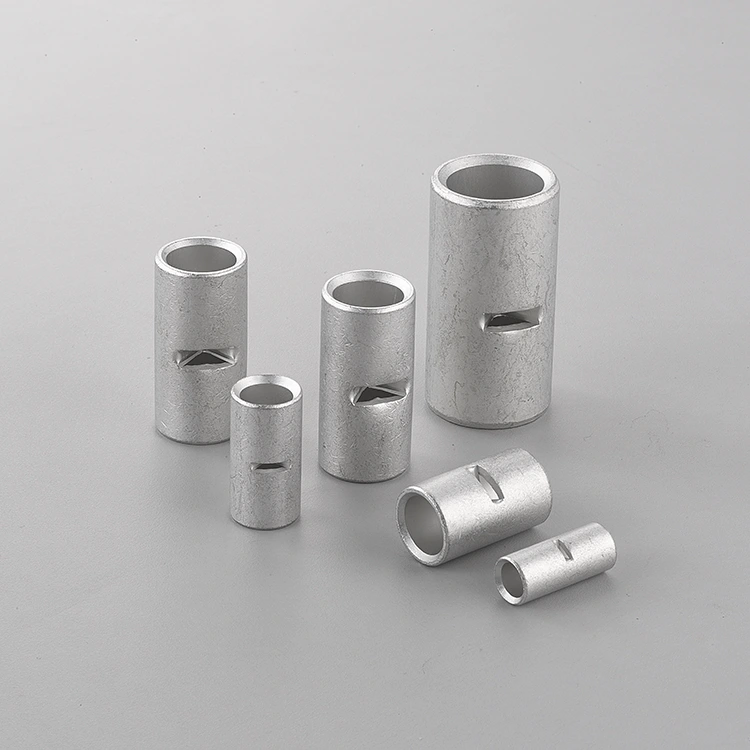

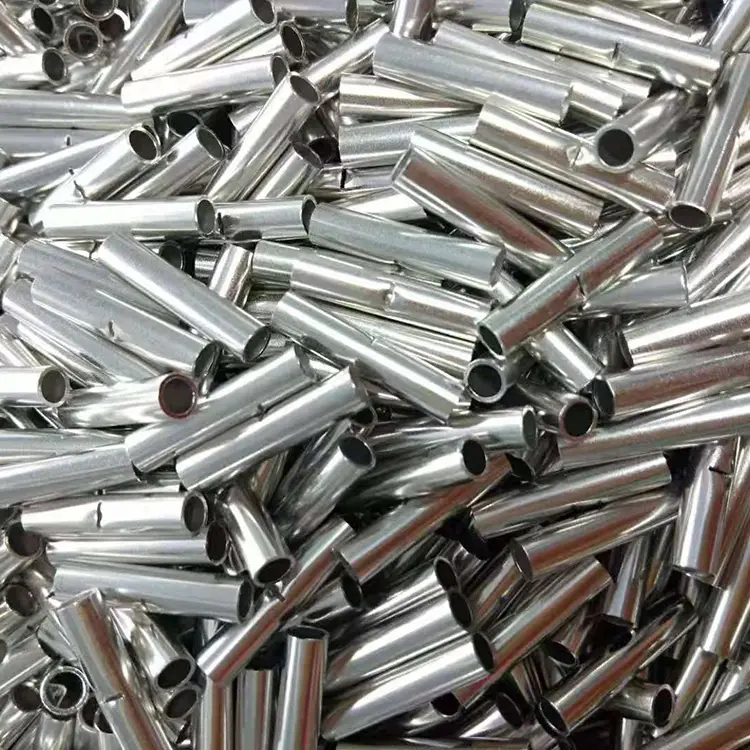

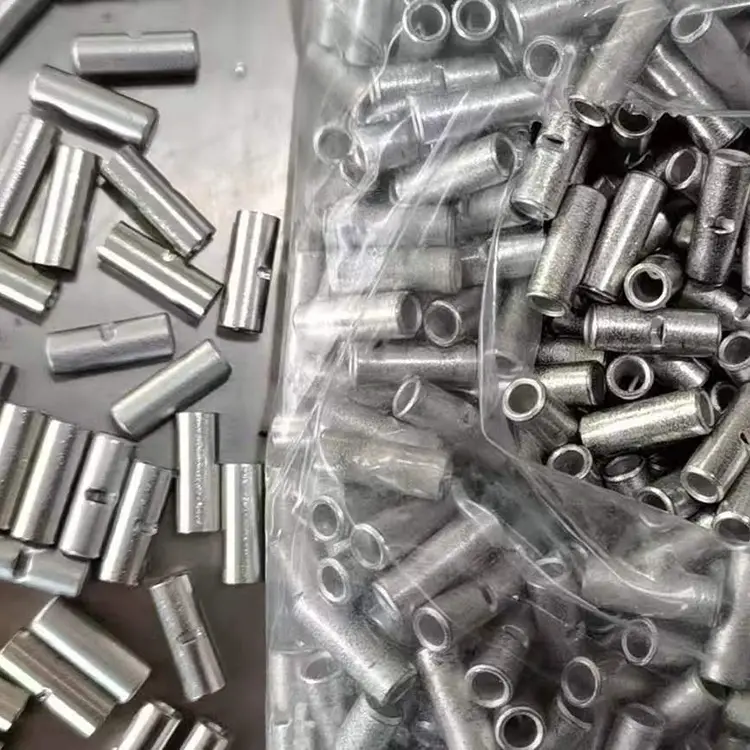

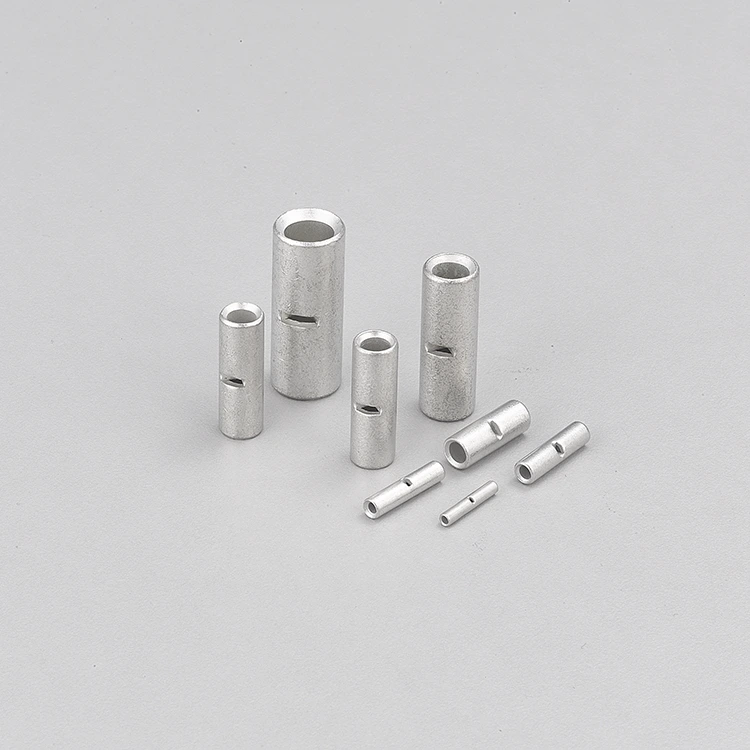

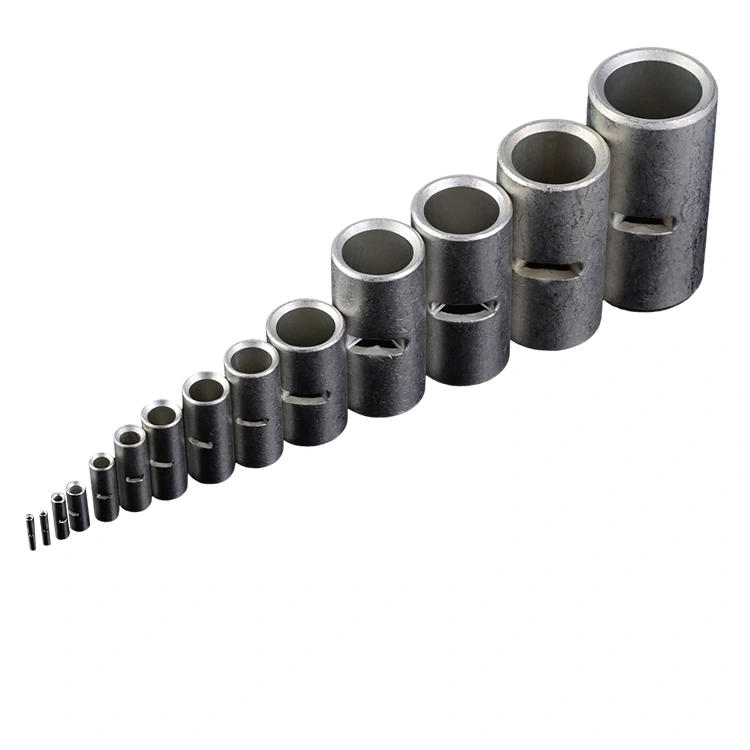

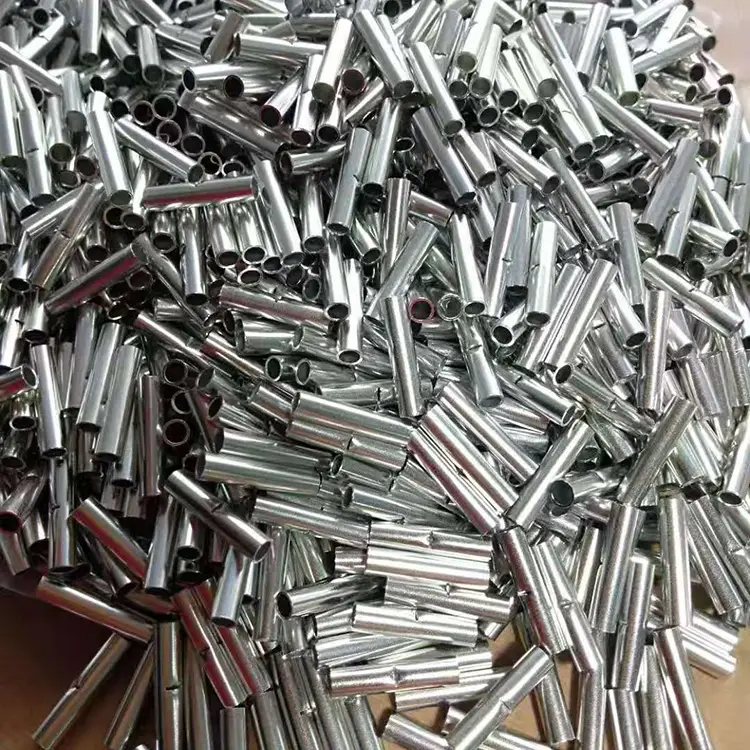

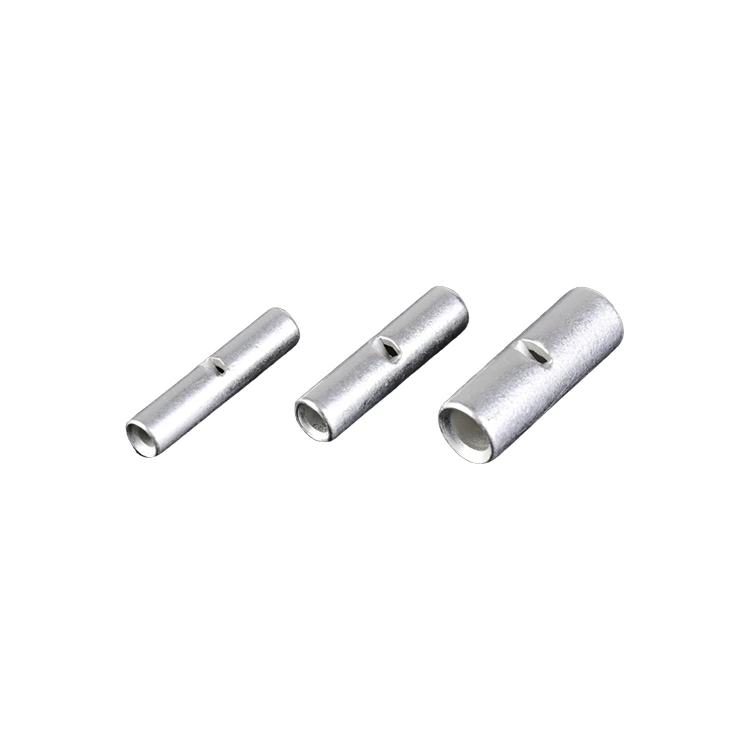

Empalme a tope de cobre estañado

Como fabricante profesional de China, a Zenko le gustaría ofrecerle empalmes a tope de cobre estañado de alta gama, que tiene extremos con doble bisel. Estos extremos con doble biselado están diseñados para facilitar la inserción del conductor y reducir la interferencia con los hilos del cable durante el ensamblaje. El manguito se puede producir en diferentes dimensiones, rangos de dureza y espesores de revestimiento para adaptarse al tamaño del cable y a los requisitos de engarzado.

Para lograr consistencia en la producción, el proceso de fabricación incorpora recocido al vacío, limpieza ultrasónica, inspección dimensional e inspección visual CCD, con especificaciones controladas de acuerdo con la aplicación del cliente y los requisitos del producto.

Ventajas del producto

Superficie estañada de 2,5 μm

Proporciona una capa protectora de estaño definida para la superficie de cobre y soporta resistencia a la oxidación en condiciones específicas.

Construcción de cobre OFC

Proporciona la base conductora necesaria para las conexiones de cables eléctricos y al mismo tiempo permite una deformación mecánica controlada durante el engarzado.

Diseño de doble bisel

Facilita la inserción del conductor y ayuda a reducir la interferencia con los hilos del cable durante el montaje.

Recocido controlado

Ayuda a establecer una dureza constante del cobre para una deformación del engarzado más predecible.

Especificaciones técnicas

Diseño de ingeniería

Extremos con doble bisel

Las aberturas biseladas proporcionan un camino de entrada más suave para los conductores durante la inserción. Esto ayuda a reducir el contacto entre los bordes afilados de la funda y los hilos de alambre individuales, particularmente cuando el empalme se utiliza con conductores de hilo fino.

La geometría también puede permitir una inserción de alambre manual o automatizada más rápida y un posicionamiento más consistente antes del engarzado.

Construcción de cobre estañado

El manguito de cobre proporciona el camino conductor entre los conductores unidos. La superficie de estaño ayuda a proteger el cobre de la oxidación y la exposición a la humedad al mismo tiempo que proporciona una superficie adecuada para la conexión eléctrica.

Se puede especificar un espesor mínimo de estañado de 2,5 μm según la configuración requerida del producto.

Dureza controlada de la manga

Las propiedades mecánicas del manguito de cobre influyen en cómo se deforma el cilindro durante el engarzado. Un rango de dureza controlado ayuda a proporcionar una deformación más predecible bajo las condiciones de engarzado especificadas.

Para productos personalizados, la dureza se puede ajustar según la construcción del cable, el tamaño del conductor y los requisitos de las herramientas de engarzado.

Escenarios de aplicación

El empalme a tope de cobre estañado es adecuado para aplicaciones de ensamblaje de cables y arneses donde se requiere engarzado, conductividad eléctrica y protección de superficies consistentes.

Vehículos eléctricos (EV)

Se utiliza para conjuntos de cableado y arneses aplicables, incluidas conexiones de inversor, controlador de motor y cargador integrado.

Fotovoltaica y almacenamiento de energía

Adecuado para aplicaciones de cableado en equipos fotovoltaicos, sistemas de almacenamiento de energía, gabinetes de inversores y conjuntos de bastidores de baterías.

Sistemas de control industrial y VFD

Diseñado para conexiones de cables dentro de gabinetes de control, equipos VFD, maquinaria industrial y sistemas de control eléctrico.

Infraestructura de carga

Se puede personalizar para conexiones de cables y mazos en equipos de carga según el tamaño del conductor, los requisitos actuales y las especificaciones de engarzado.

¿Cómo se fabrica el producto?

Conformación de cobre

El material de cobre OFC se forma en la geometría de manguito requerida de acuerdo con el diámetro interior, el diámetro exterior, el espesor de pared y la longitud especificados.

Corte de precisión y biselado

Los manguitos se cortan con precisión según las dimensiones requeridas, seguido de un biselado de doble extremo para controlar la geometría de apertura y facilitar la inserción del conductor.

Recocido al vacío

El trabajo en frío puede alterar la estructura interna y la dureza del cobre. El recocido al vacío se utiliza para aliviar la tensión interna y establecer la dureza requerida del material antes del procesamiento posterior.

La temperatura de recocido y las condiciones de mantenimiento se pueden controlar según el rango de dureza objetivo.

Limpieza ultrasónica

Después del conformado y mecanizado, las mangas se someten a una limpieza ultrasónica para eliminar residuos del procesamiento, como aceite y partículas finas de metal.

Un proceso de limpieza de varias etapas puede incluir:

Limpieza alcalina → Enjuague con agua → Tratamiento de superficies → Secado con aire caliente

El proceso de limpieza prepara la superficie de cobre para el revestimiento posterior y ayuda a mantener una limpieza constante de la superficie.

Electroestaño

Los manguitos de cobre limpios están electroestañados para lograr el acabado superficial y el espesor de revestimiento especificados. La configuración estándar proporciona una capa de estaño de 2,5 μm como mínimo, con un revestimiento más grueso disponible para requisitos personalizados.

Control de calidad e inspección

Inspección dimensional

Se utilizan medidores y equipos de medición dedicados para verificar dimensiones críticas, que incluyen:

· Diámetro interior

· Diámetro exterior

· Longitud total

· Grosor de la pared

· Dimensiones del chaflán

Estas medidas ayudan a garantizar la compatibilidad con tamaños de cables y herramientas de engarzado específicos.

Verificación de dureza

La dureza de los manguitos de cobre recocido se puede comparar con el rango de dureza especificado para mantener la coherencia entre los lotes de producción.

Inspección de revestimiento

El espesor del estañado y el estado de la superficie se pueden inspeccionar de acuerdo con las especificaciones del producto aplicables.

Los elementos de inspección pueden incluir:

· Espesor del revestimiento

· Cobertura de superficie

· Arañazos

· Decoloración

· Descamación o defectos superficiales visibles

Inspección visual CCD

Los sistemas de visión CCD se pueden utilizar para inspeccionar automáticamente piezas de producción en busca de defectos visuales y dimensionales, que incluyen:

· Asimetría del chaflán

· Rebabas

· Rasguños superficiales

· Deformación

· Materia extraña

· Defectos de revestimiento visibles

Pruebas mecánicas y eléctricas

Cuando lo requiera la especificación del producto, los empalmes terminados se pueden evaluar para:

· Fuerza de extracción

· Resistencia de contacto

· Rendimiento de engarzado

· Rendimiento ante aumento de temperatura

Preguntas frecuentes

1. ¿Para qué se utiliza un empalme a tope de cobre estañado?

Se utiliza para unir dos cables de extremo a extremo mediante engarzado, comúnmente para aplicaciones de cableado industrial, de vehículos eléctricos, inversores, almacenamiento de energía, gabinetes de control y.

2. ¿Por qué el empalme de cobre está estañado?

El estañado ayuda a proteger la superficie de cobre de la oxidación y la humedad al tiempo que proporciona una superficie de conexión conductora adecuada. El espesor del revestimiento estándar es ≥2,5 μm.

3. ¿Cuál es el beneficio del diseño de doble bisel?

Los extremos biselados guían los cables suavemente dentro del manguito, lo que ayuda a reducir el daño del hilo y mejorar la eficiencia del engarzado.

4. ¿Por qué se utiliza el recocido al vacío?

El recocido al vacío ayuda a controlar la dureza del cobre y aliviar la tensión interna, lo que favorece una deformación más consistente durante el engarzado.

5. ¿Se puede personalizar el producto?

Sí. Las dimensiones, la dureza, el espesor del estañado, el marcado y el embalaje se pueden personalizar según el tamaño del cable, las herramientas y los requisitos de la aplicación.
