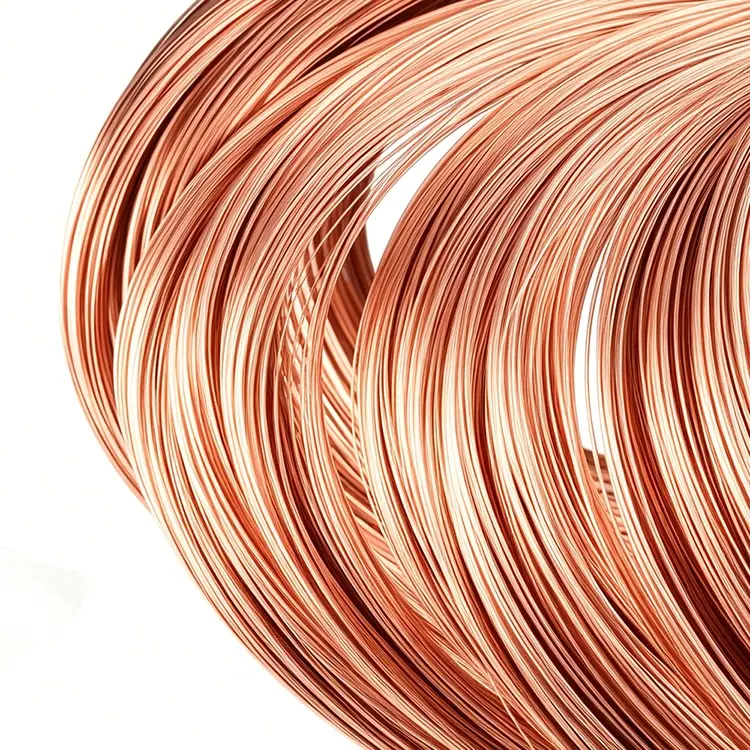

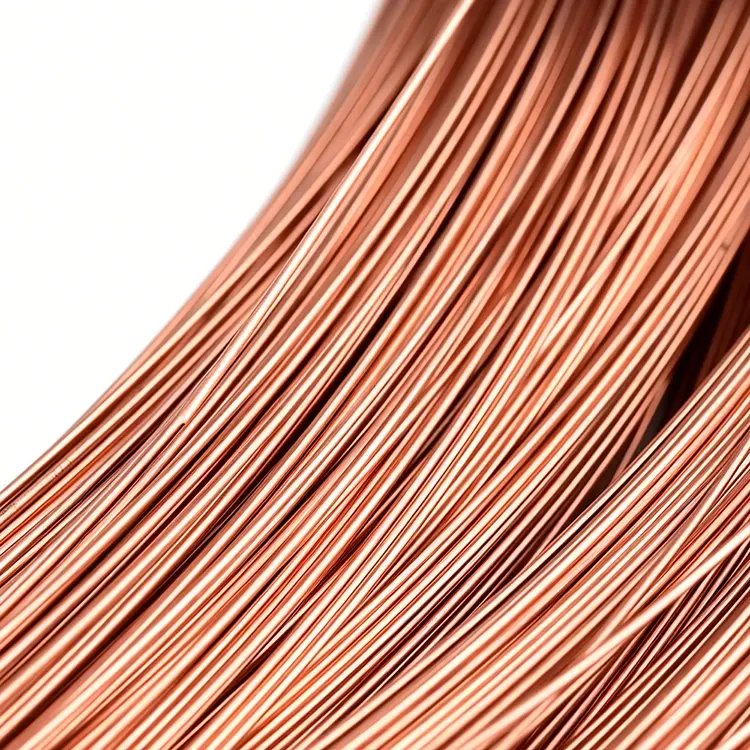

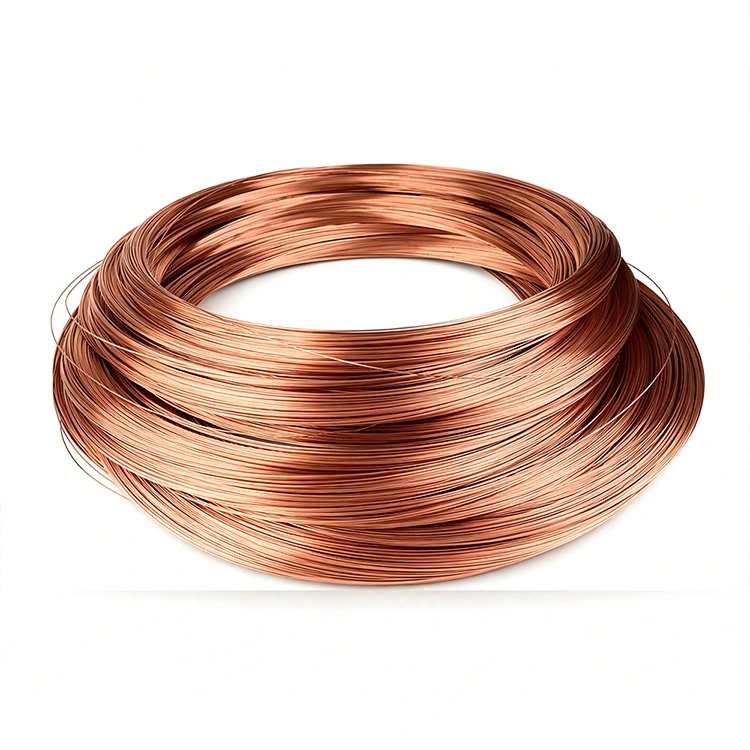

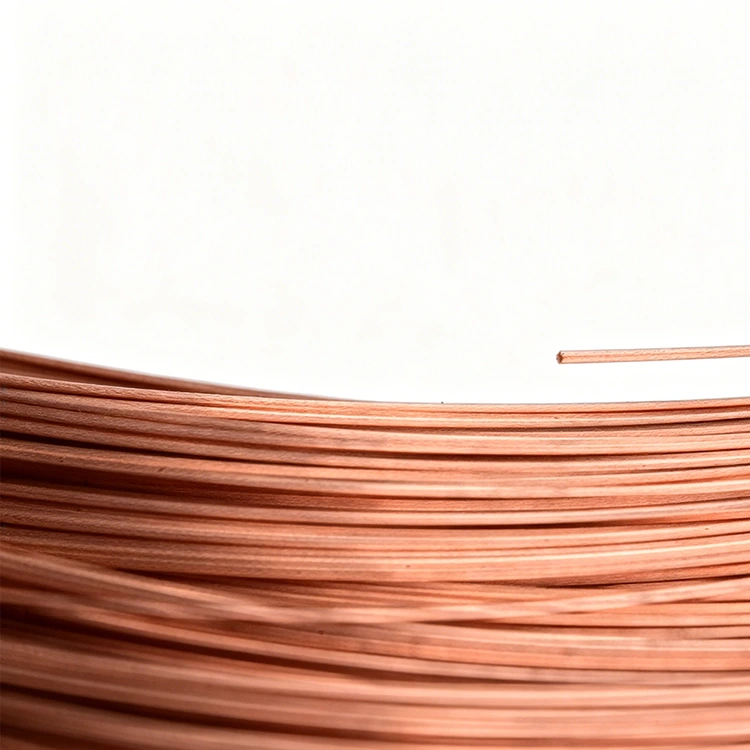

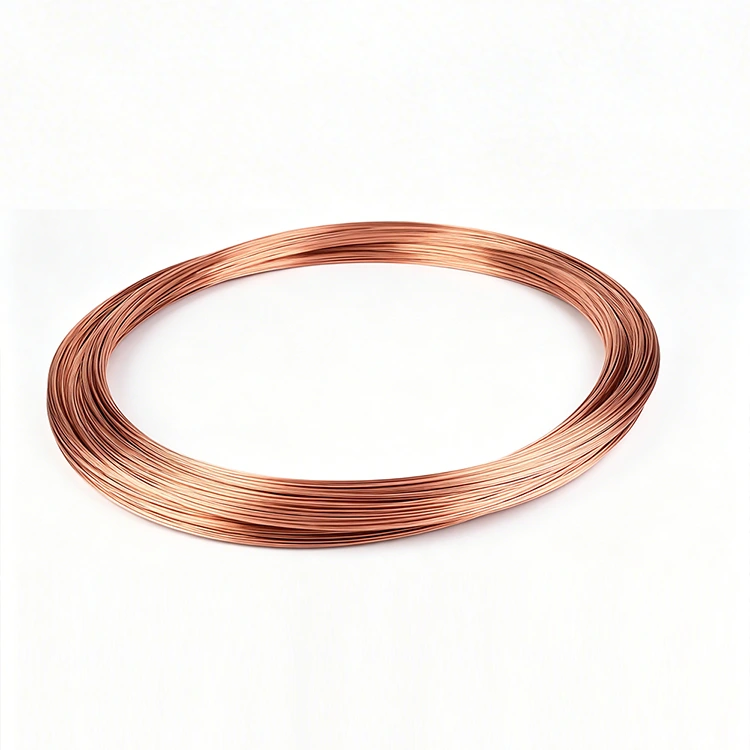

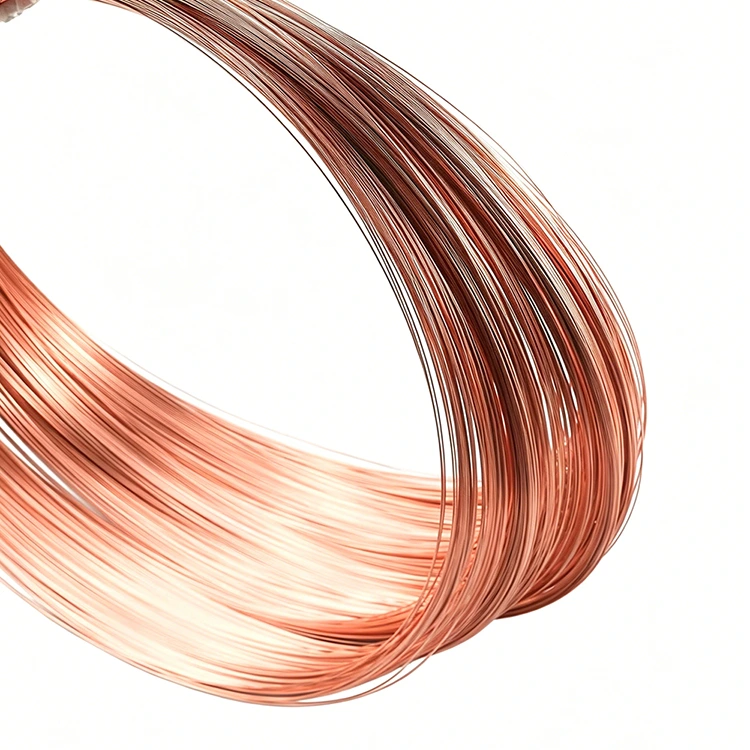

Tubo de bobina de cobre rojo de precisión
Como proveedor profesional de tubos en espiral de cobre rojo en China, a Zenko le gustaría ofrecerle tubos en espiral de cobre rojo de precisión de calidad, que se fabrican según estándares de microtolerancia para aplicaciones donde la precisión dimensional afecta directamente el rendimiento del sistema. Con tolerancias de diámetro exterior tan estrictas como ±0,02 mm y control del espesor de pared dentro de ±0,01 mm, nuestras bobinas de cobre rojo C1100/C1220 ofrecen un rendimiento repetible y de ajuste preciso en la fabricación de semiconductores, dispositivos médicos, instrumentación analítica y sistemas aeroespaciales. Cada bobina se dibuja sobre troqueles de precisión, se mide con medición láser y se inspecciona al 100% para garantizar el cumplimiento de sus especificaciones más exigentes.
Como fabricante chino especializado en tubos espirales de cobre rojo de precisión, Zenko produce sus tubos espirales de cobre rojo de precisión utilizando troqueles de trefilado de carburo de tungsteno personalizados y un proceso de trefilado de múltiples pasadas. Combinado con una medición láser en línea y un tratamiento final de recocido para aliviar tensiones a baja temperatura, la tolerancia del diámetro exterior se controla al nivel de micras, lo que garantiza un sellado confiable, caudales de fluido consistentes y un ensamblaje automatizado repetible dentro de sistemas de alta pureza o alta presión.
Por qué es importante la precisión en los tubos de bobina de cobre
●Prevención de fugas: en sistemas de alta pureza o alta presión, incluso las variaciones de OD a nivel de micras pueden causar fallas en el sello. Las bobinas de precisión garantizan un contacto constante con la superficie de sellado.
●Consistencia del flujo: El control estricto del diámetro interior y del espesor de la pared garantiza tasas de flujo de fluido y caídas de presión predecibles, algo fundamental en aplicaciones analíticas y médicas.
●Ensamblaje repetible: Las dimensiones de precisión permiten el ensamblaje automatizado sin ajuste manual ni retrabajo, lo que reduce los costos de producción y mejora el rendimiento.
●Miniaturización habilitada: a medida que los dispositivos se encogen (emiconductores, implantes médicos), los tubos de precisión permiten diseños más pequeños y complejos.
●Cumplimiento normativo: las aplicaciones médicas y de semiconductores requieren un cumplimiento dimensional documentado. El tubo de bobina de cobre rojo Zenko Precision incluye registros completos de trazabilidad e inspección.
Proceso de fabricación de precisión
A diferencia de la producción de tubos de cobre estándar, la fabricación de tubos en espiral de cobre rojo Zenko Precision implica:
●Matrices de embutición de precisión: Matrices de embutición de carburo de tungsteno personalizadas mecanizadas con una precisión de micras, lo que produce un diámetro exterior e interior consistentes en todas las series de producción.
●Estirado en varias etapas: Múltiples pasadas de estirado con recocido intermedio para lograr las dimensiones finales con un mínimo endurecimiento por trabajo y una estructura de grano uniforme.
●Medición láser durante el proceso: La medición láser sin contacto en cada etapa del dibujo garantiza el cumplimiento dimensional antes de pasar a la siguiente operación.
● Alivio de tensión final: Las bobinas de precisión se someten a un recocido final a baja temperatura para aliviar las tensiones residuales y al mismo tiempo preservar la precisión dimensional.
●Embalaje en sala limpia: los grados de ultra precisión se empaquetan en entornos de sala limpia para evitar la contaminación por partículas.
Aplicaciones de productos
●Fabricación de semiconductores: líneas de suministro de gas, sistemas de deposición química de vapor (CVD) y líneas de fluidos para herramientas de grabado donde es obligatorio utilizar tubos de cobre ultralimpios y sin fugas.
●Dispositivos e instrumentos médicos: herramientas endoscópicas, enfriamiento de piezas de mano quirúrgicas y vías de fluidos para equipos de diagnóstico que requieren dimensiones biocompatibles y de precisión.
●Instrumentación analítica: HPLC, GC-MS y otros instrumentos analíticos donde las rutas de flujo precisas determinan la precisión de la medición.
●Aeroespacial y defensa: líneas hidráulicas, componentes del sistema de combustible y refrigeración de aviónica donde la confiabilidad y la precisión son fundamentales.
●Investigación y laboratorio: Configuraciones experimentales personalizadas, sistemas criogénicos e instrumentación científica que requieren especificaciones exactas.
Información de pedido
• Grados de precisión disponibles: Estándar Comercial / Precisión / Ultraprecisión
• Rango de diámetro exterior: 0,8–40 mm (tamaños más pequeños disponibles bajo pedido)
• Grosor de la pared: 0,1–5 mm
• Longitud de la bobina: personalizada según las especificaciones
• Acabado superficial: recocido brillante, ultralimpio para semiconductores/médico
• Embalaje: Bolsas antiestáticas, embalaje para sala limpia disponible
• Documentación: Informe de inspección dimensional, certificado de material, certificado de limpieza.
Apoyo técnico
Zenko brinda asesoramiento técnico para la selección de tubos de bobina de cobre rojo de precisión, incluido soporte para el cálculo de flujo, verificación de instalación y desarrollo de tolerancias personalizadas. Muestras gratuitas disponibles para pruebas de calificación.
| Conector a tope sin aislamiento (los tamaños se pueden personalizar) | |||||
| Material: cobre rojo (C1100/C1220/C1010) | |||||
| Dimensión (mm) |
 |
||||
| Diámetro(mm) | 0,8 - 40 | ||||
| d1(mm) | 0,5 - 30 | ||||
| T（mm） | 0,1-5 | ||||
| Embalaje | 25 kg/rollo, 50 kg/rollo | ||||
| Dureza y estado | Sí (HV90-110) | ||||
| Observación: | Acepte pedidos personalizados de cualquier tamaño. | ||||
| Especificación | Diámetro(mm) | d1（mm） | T（mm） |
| 1,0*0,8 | 1 | 0.8 | 0.15 |
| 1,1*0,86 | 1.1 | 0.86 | 0.12 |
| 1,1*0,80 | 1.1 | 0.8 | 0.15 |
| 1,3*1,0 | 1.3 | 1 | 0.15 |
| 1,3*1,1 | 1.3 | 1.1 | 0.1 |
| 1,5*1,2 | 1.5 | 1.2 | 0.15 |
| 1,7*1,5 | 1.7 | 1.5 | 0.15 |
| 2,0*1,7 | 2 | 1.7 | 0.15 |
| 2,08*1,78 | 2.08 | 1.78 | 0.15 |
| 2,1*1,8 | 2.1 | 1.8 | 0.15 |
| 2,3*2,0 | 2.3 | 2 | 0.15 |
| 2,6*2,3 | 2.6 | 2.3 | 0.15 |
| 3,2*2,8 | 3.2 | 2.8 | 0.2 |
| 3,28*2,98 | 3.28 | 2.98 | 0.15 |
| 3,9*3,5 | 3.9 | 3.5 | 0.2 |
| 4,05*3,65 | 4.05 | 3.65 | 0.2 |
| 4,1*3,7 | 4.1 | 3.7 | 0.2 |
| 4,9*4,5 | 4.9 | 4.5 | 0.2 |
| 6,2*5,8 | 6.2 | 5.8 | 0.2 |
| 5,05*4,65 | 5.05 | 4.65 | 0.2 |
| 6,35*5,95 | 6.35 | 5.95 | 0.2 |
| 6,4*6 | 6.4 | 6 | 0.2 |
| 7,85*7,45 | 7.85 | 7.45 | 0.2 |
| 7,9*7,5 | 7.9 | 7.5 | 0.2 |
| 8,8*8,4 | 8.8 | 8.4 | 0.2 |
| 8,7*8,3 | 8.7 | 8.3 | 0.2 |
