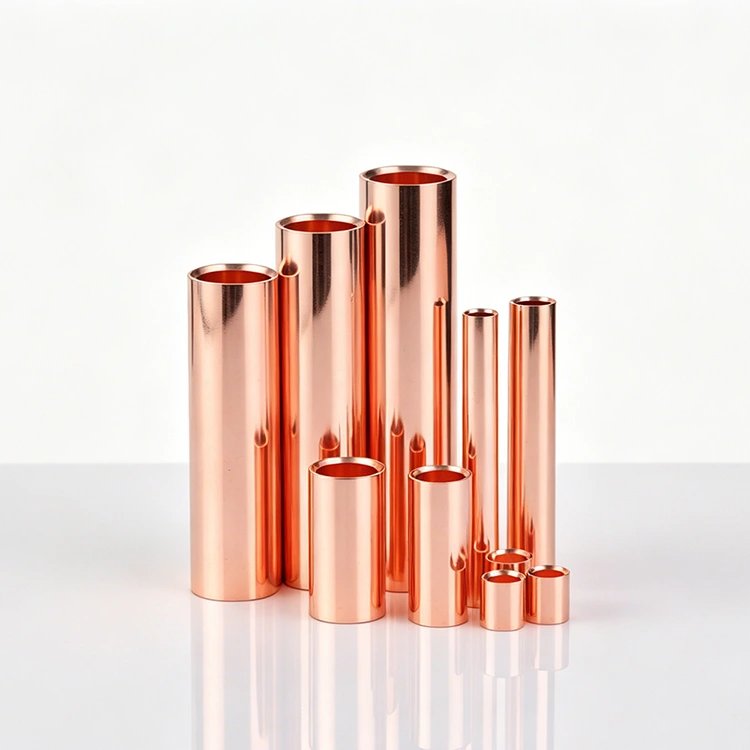

Terminal de tope de cobre

Compre terminales a tope de cobre de calidad de Zenko Factory en China. Son conectores a tope de cobre de calidad marina elaborados con cobre de alta pureza con tratamiento antioxidante profesional. Con una excelente resistencia a la humedad y a la niebla salina, son muy adecuados para gabinetes de distribución marina y aplicaciones de sistemas de redes eléctricas. Cumpliendo con los estándares de la industria eléctrica, los terminales mantienen un rendimiento de contacto estable sin aflojarse después del engarzado y generan una baja producción de calor, lo que garantiza conexiones de circuito seguras, estables y confiables.

Descripción general del producto

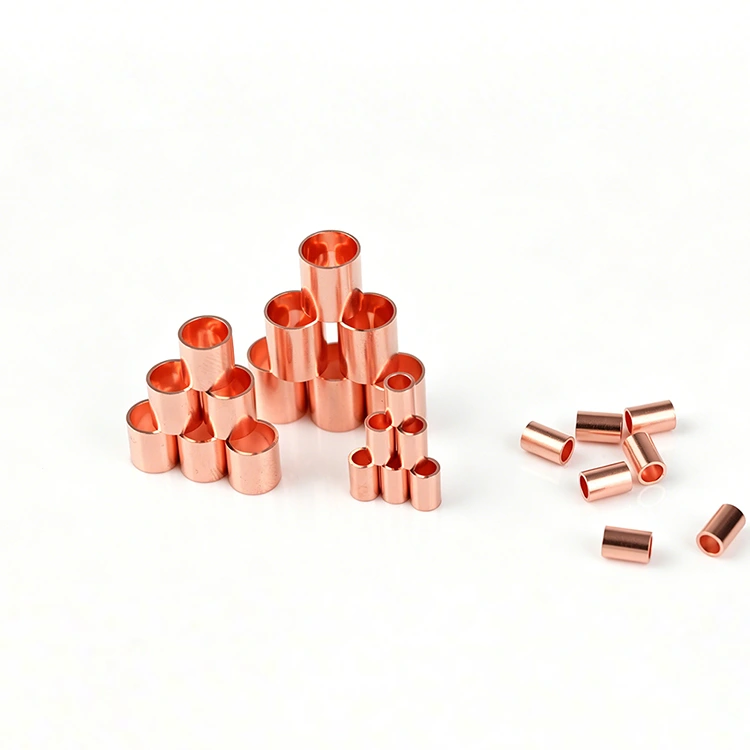

Los terminales a tope de cobre Zenko son conectores eléctricos resistentes de alto rendimiento, especialmente diseñados para una conexión de cables segura y confiable en entornos industriales y marinos. Hechos de cobre rojo de alta pureza con tratamiento profesional de pasivación antioxidante, pared de tubería engrosada, buena resistencia a la presión y excelente conductividad eléctrica. Terminales a tope de cobre Ampliamente utilizados en gabinetes de distribución, motores, paneles de control, sistemas eléctricos marinos e ingeniería eléctrica.

Características clave

● Hecho de 99,9% de cobre rojo de alta pureza, bajo calentamiento y alta conductividad.

● Diseño de tubo engrosado sin costura, alta resistencia a la presión y fuerte resistencia a la extracción

● Pared interior sin rebabas, no daña el núcleo del cable al insertarlo

● Conexión engarzada en frío, sin necesidad de soldadura, instalación fácil y rápida

● Resistente a la oxidación y a la niebla salina, apto para entornos marinos hostiles

● Fabricado estrictamente de acuerdo con los estándares internacionales de la industria eléctrica.

Parámetros técnicos

● Material: Cobre rojo de alta pureza T2

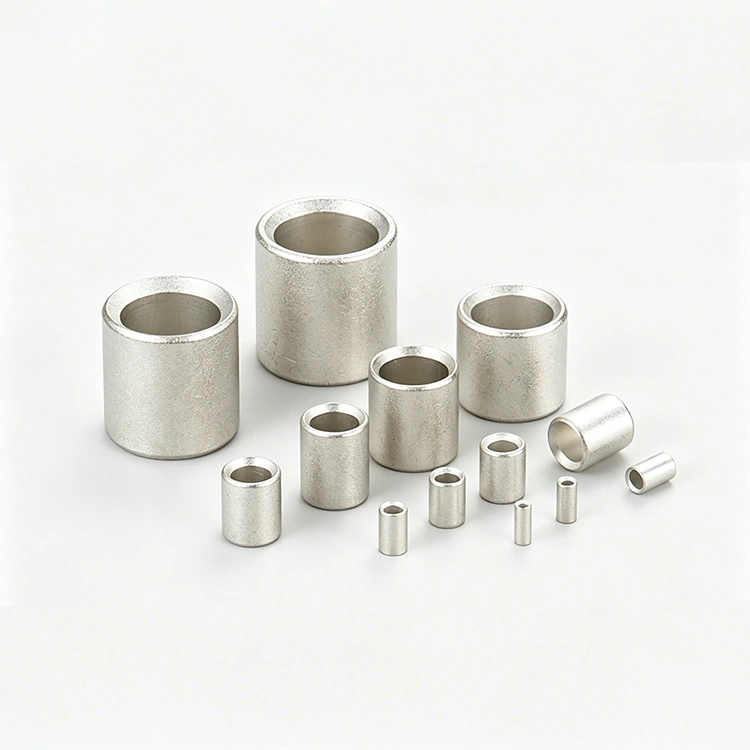

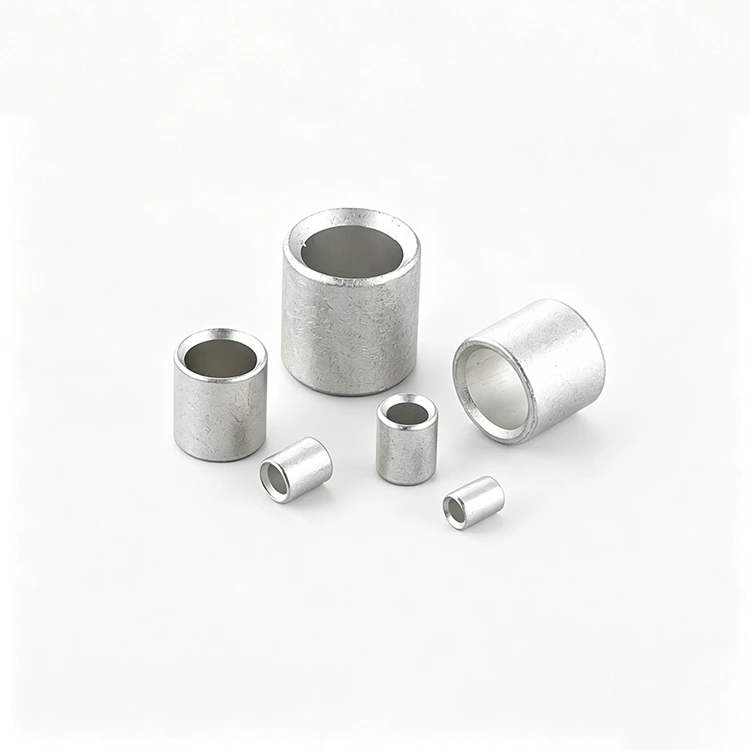

● Tratamiento superficial: estañado/cobre desnudo opcional

● Tipo de conexión: engarzado en frío

● Calibre del cable: AWG22-AWG4, personalizado disponible

● Temperatura de trabajo: -40 ℃ ~ +125 ℃

● Resistencia a la niebla salina: ≥48 horas

● Tensión soportada: ≥2kV CA

Ámbito de aplicación

● Gabinete de distribución marina y sistema eléctrico de barco.

● Motores industriales, generadores y panel de control.

● Gabinete de distribución de energía, gabinete de distribución, equipo de automatización.

● Energía solar, energía eólica, nuevo sistema energético.

● Proyecto de cableado industrial pesado y red eléctrica.

● Control de automatización y equipos de maquinaria eléctrica.

Instrucciones de instalación

1. Pele el aislamiento del cable a la longitud adecuada y mantenga el núcleo del cable completo.

2. Inserte el cable completamente en el terminal.

3. Utilice una herramienta de engarzado profesional para engarzar firmemente.

4.Tire ligeramente del cable para comprobar la firmeza.

5.Utilice un tubo termorretráctil para aislamiento y protección contra la corrosión.

Seguro de calidad

Los terminales a tope de cobre de la fábrica Zenko pasan la prueba de materia prima, la prueba de niebla salina, la prueba de alto voltaje, la prueba de resistencia a la tracción y la inspección dimensional. Calidad estable, rendimiento confiable, la fábrica Zenko admite venta al por mayor y personalización.

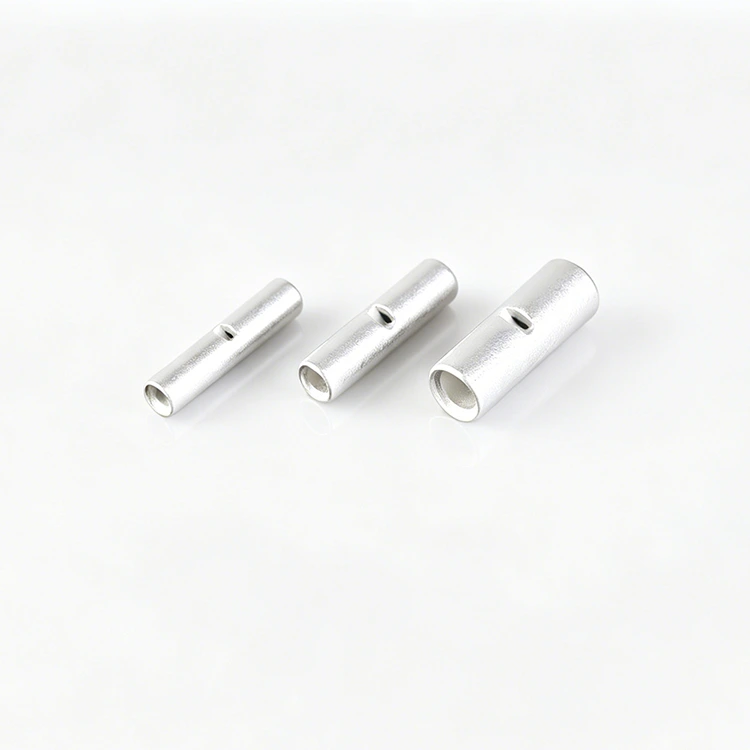

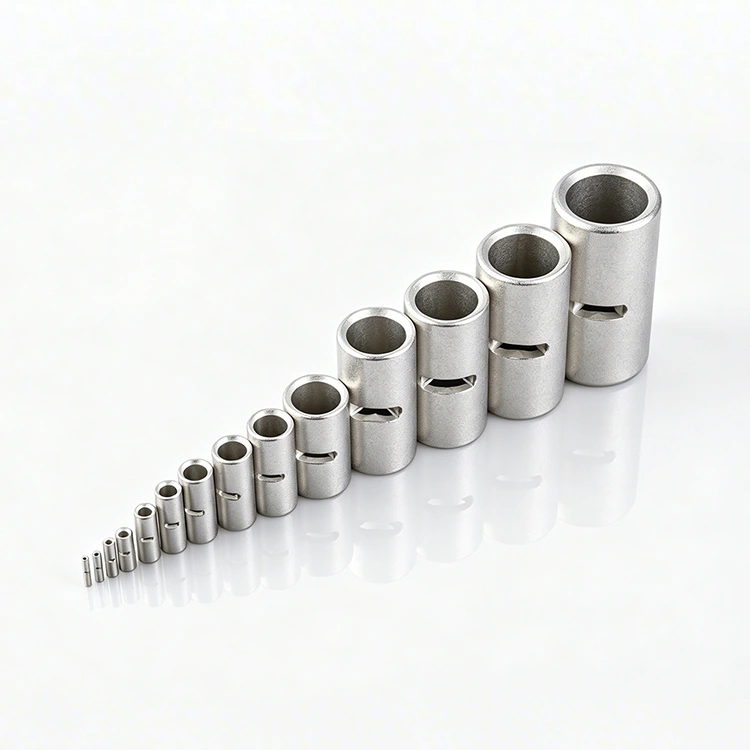

Conector a tope sin aislamiento (los tamaños se pueden personalizar)
Material: cobre rojo (C1100/C1220)
ÍTENO NO.	Dimensión (mm)				Tamaño del cable
	L	D	d1	t	mm2	AWG
BN1.25T	15	3.32	1.85	0.75	0,5-1,5	22-16
BN2T	15	4.02	2.5	0.75	1,5-2,5	16-14
BN3.5T	15	5	3	0.95	2.5-4	14-12
BN5.5T	15	5.45	3.55	0.95	4-6	.12-10
BN8T	21	7	4.6	1.2	10	8
BN14T	26	9	6	1.5	16	6
BN22T	29	11.3	7.8	1.75	25	4
BN38T	32	13.2	9.5	1.85	35	2
BN60T	36	15.3	11.4	1.95	50	1/0
BN70T	37	17.5	13.3	2.2	70	2/0
BN80T	38	19.5	14.5	2.5	95	3/0
BN100T	38	22.1	16.4	2.85	120	4/0
BN150T	54	26.4	19.5	3.45	150	250-300
BN180T	57	28.5	21	3.75	185	300-350
