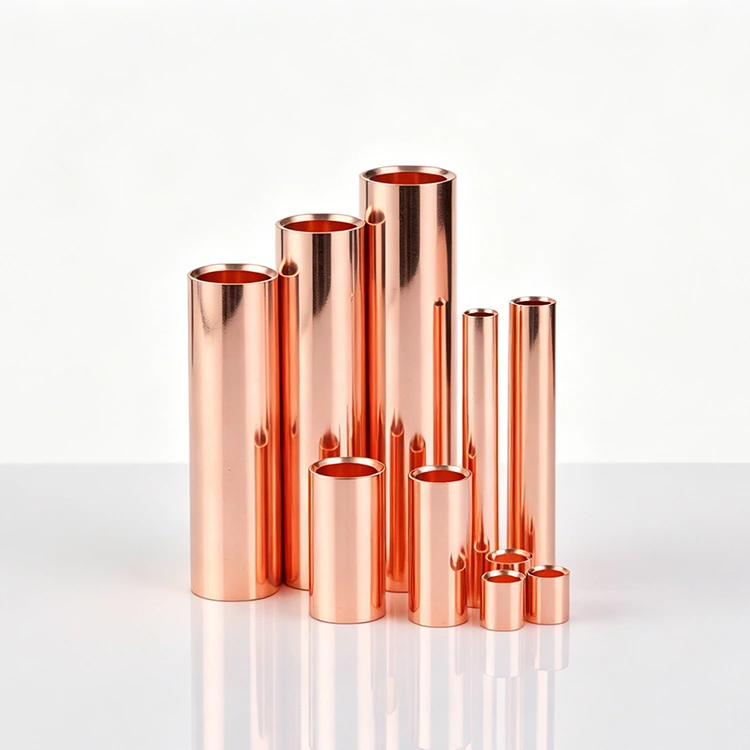

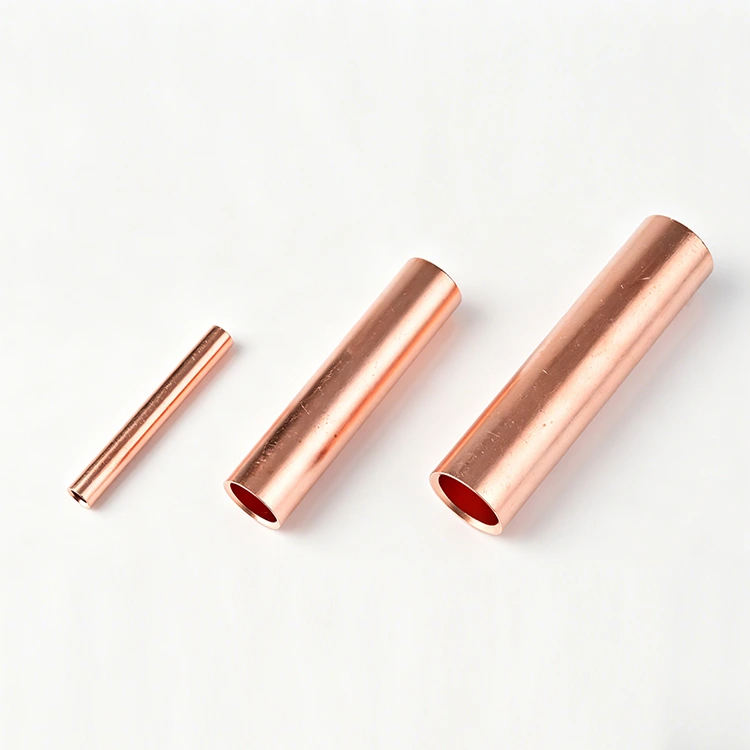

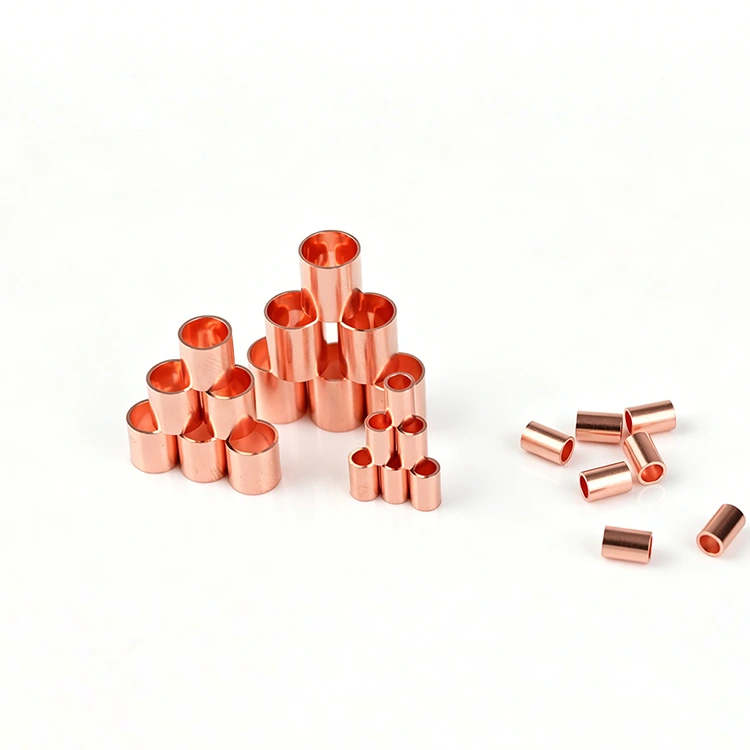

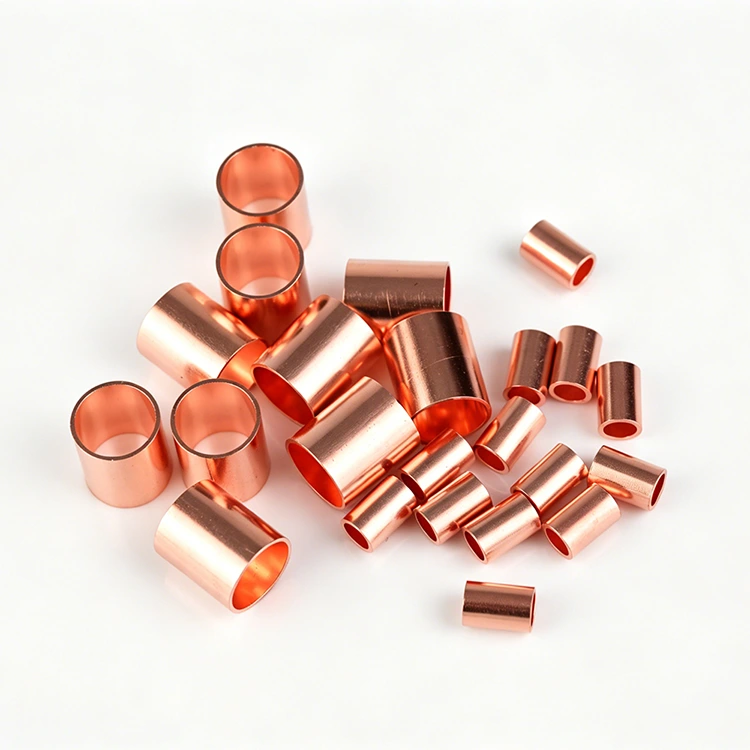

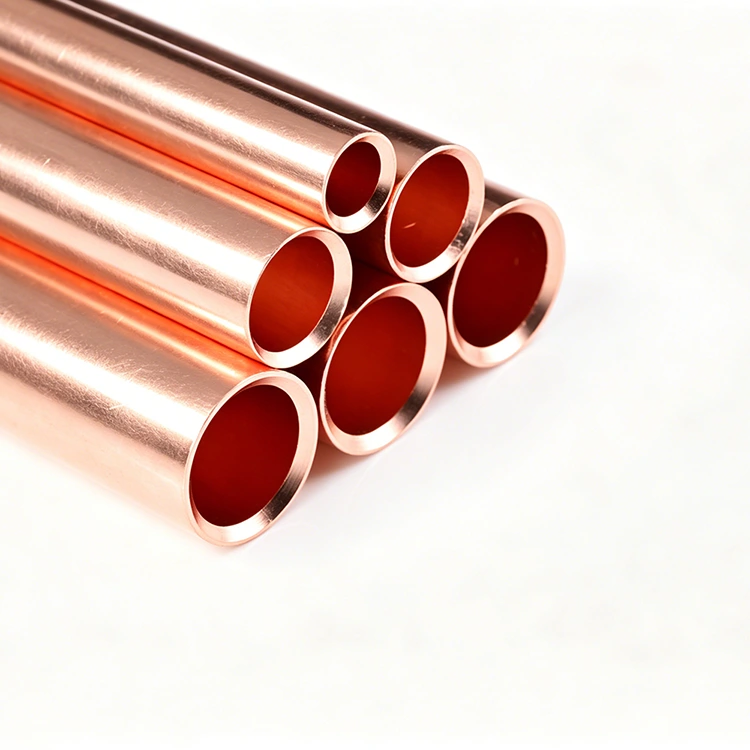

Terminal a tope de cobre rojo de alta corriente

El fabricante chino Zenko ofrece un terminal a tope de cobre rojo de alta corriente y alta calidad. Sirve como conectores a tope de cobre profesionales diseñados para nuevos escenarios energéticos. Fabricados con material de cobre de alta pureza y alta conductividad, son perfectamente aplicables a sistemas de cableado de vehículos fotovoltaicos, de almacenamiento de energía y de nuevas energías. Al adoptar una estructura liviana para ahorrar espacio de instalación, el producto cubre una gama completa de tamaños y admite especificaciones personalizadas. Con un rendimiento de engarzado firme y un contacto eléctrico estable, cumple plenamente con los requisitos de conexión de alta corriente de varios equipos de energía nuevos.

¿Qué es un terminal a tope de cobre rojo de alta corriente?

Los terminales de extremo de cobre rojo de alta corriente de Zenko Factory son conectores de cobre de alta resistencia y calidad profesional diseñados para aplicaciones marinas y de nuevas energías. Fabricados con cobre rojo de alta pureza y alta conductividad con un tratamiento antioxidante avanzado, estos terminales ofrecen una resistencia excepcional a la humedad y la niebla salina, un contacto eléctrico estable y una baja generación de calor bajo cargas de alta corriente. Diseñados para cumplir con los estándares de la industria eléctrica, ofrecen conexiones engarzadas seguras y resistentes a las vibraciones que permanecen apretadas sin aflojarse, lo que las hace ideales para conexiones de línea seguras y confiables en entornos hostiles.

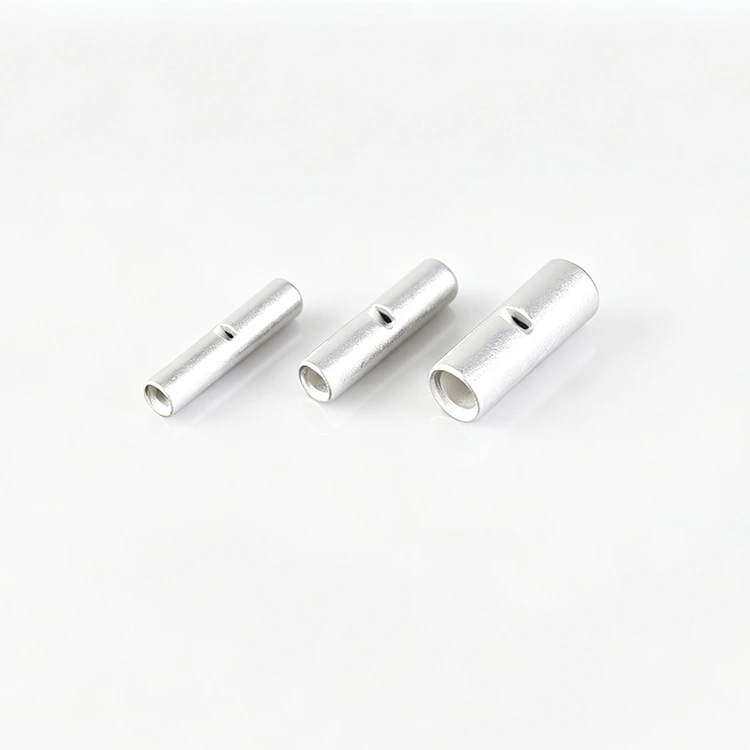

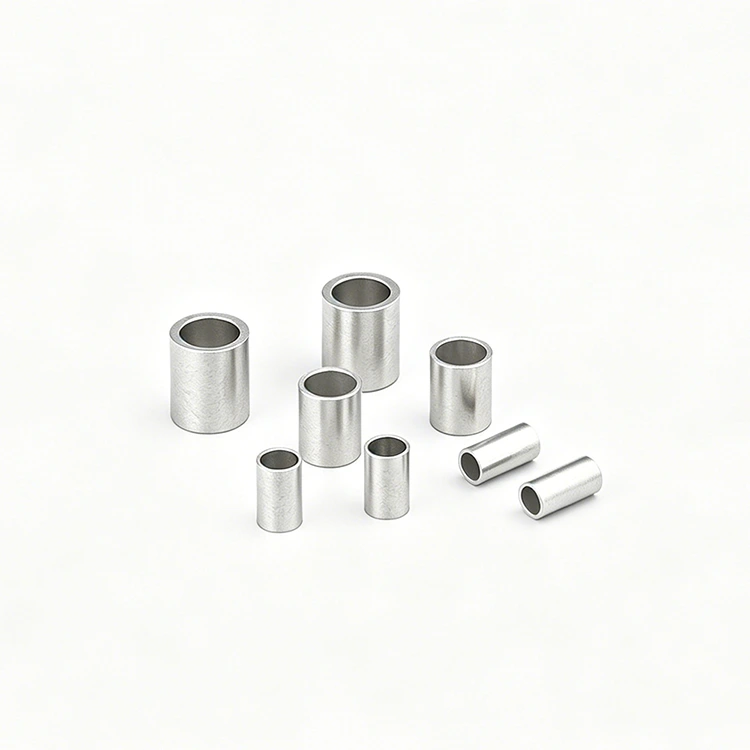

Conector a tope sin aislamiento (los tamaños se pueden personalizar)
Material: cobre rojo (C1100/C1220)
ÍTENO NO.	Dimensión (mm)				Tamaño del cable
	L	D	d1	t	mm2	AWG
BN1.25T	15	3.32	1.85	0.75	0,5-1,5	22-16
BN2T	15	4.02	2.5	0.75	1,5-2,5	16-14
BN3.5T	15	5	3	0.95	2.5-4	14-12
BN5.5T	15	5.45	3.55	0.95	4-6	.12-10
BN8T	21	7	4.6	1.2	10	8
BN14T	26	9	6	1.5	16	6
BN22T	29	11.3	7.8	1.75	25	4
BN38T	32	13.2	9.5	1.85	35	2
BN60T	36	15.3	11.4	1.95	50	1/0
BN70T	37	17.5	13.3	2.2	70	2/0
BN80T	38	19.5	14.5	2.5	95	3/0
BN100T	38	22.1	16.4	2.85	120	4/0
BN150T	54	26.4	19.5	3.45	150	250-300
BN180T	57	28.5	21	3.75	185	300-350

Características y beneficios clave

● Construcción de cobre rojo de alta corriente: Hecho de 99,9% de cobre rojo puro de alta conductividad, lo que garantiza una baja generación de calor y una transmisión de energía eficiente bajo cargas pesadas.

● Protección de grado marino: El tratamiento profesional de pasivación y antioxidante ofrece una excelente resistencia a la humedad y a la niebla salina, adecuado para sistemas de distribución marina y entornos industriales hostiles.

● Nueva energía optimizada: Diseñado para escenarios de nueva energía de alta demanda, incluidos sistemas fotovoltaicos, unidades de almacenamiento de energía y sistemas de cableado de vehículos eléctricos.

● Engarzado seguro y resistente a las vibraciones: el rendimiento de engarzado constante garantiza conexiones firmes y permanentes que no se aflojarán con la vibración o los ciclos térmicos.

● Diseño liviano que ahorra espacio: La estructura compacta y liviana ahorra espacio de instalación y al mismo tiempo mantiene una resistencia mecánica robusta.

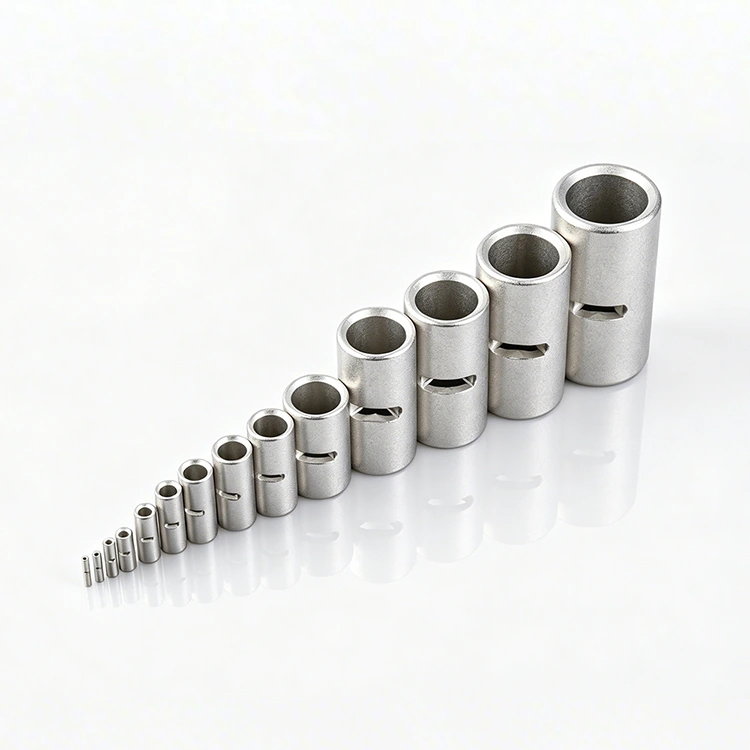

● Gama completa de tamaños y personalización: Gama completa de tamaños disponible, con soporte para especificaciones personalizadas para cumplir con los requisitos únicos del proyecto.

● Rendimiento compatible con la industria: Fabricado para cumplir con los estándares de la industria eléctrica, proporcionando un rendimiento de contacto estable y conexiones de circuito confiables.

Especificaciones técnicas

● Material: cobre rojo de alta pureza

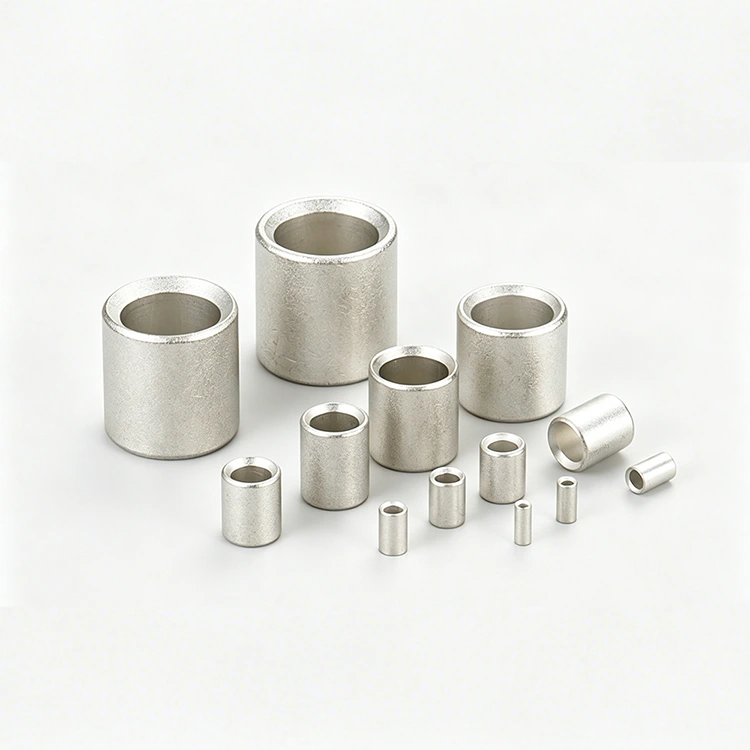

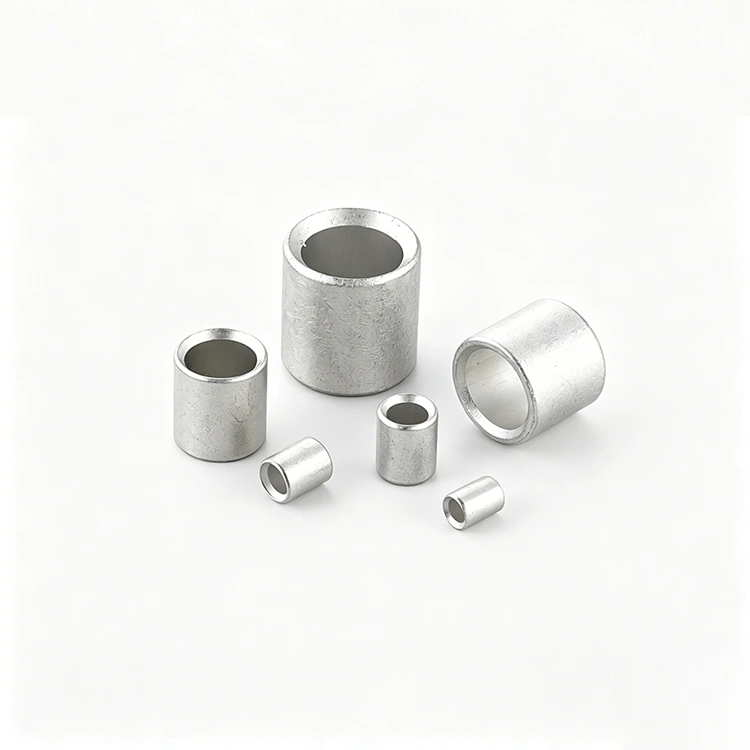

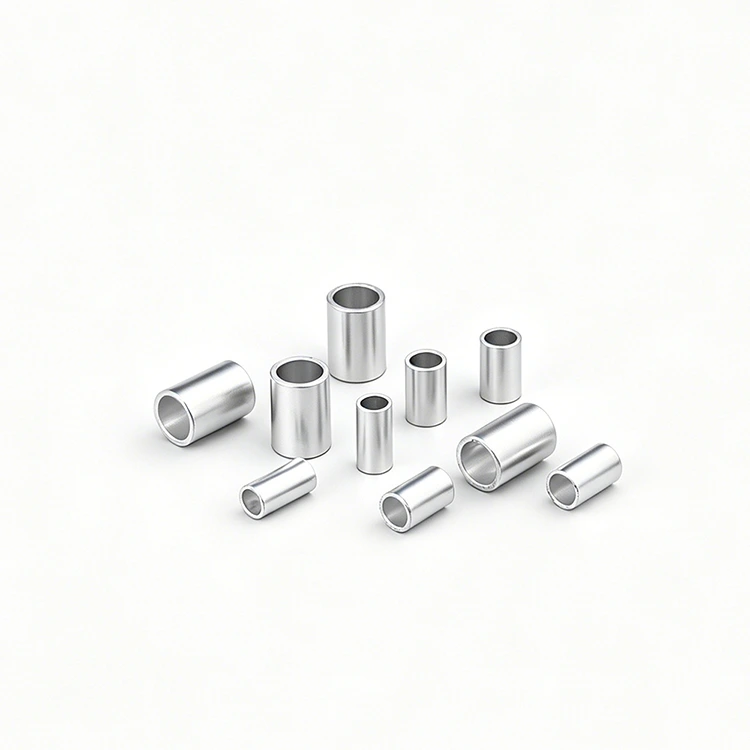

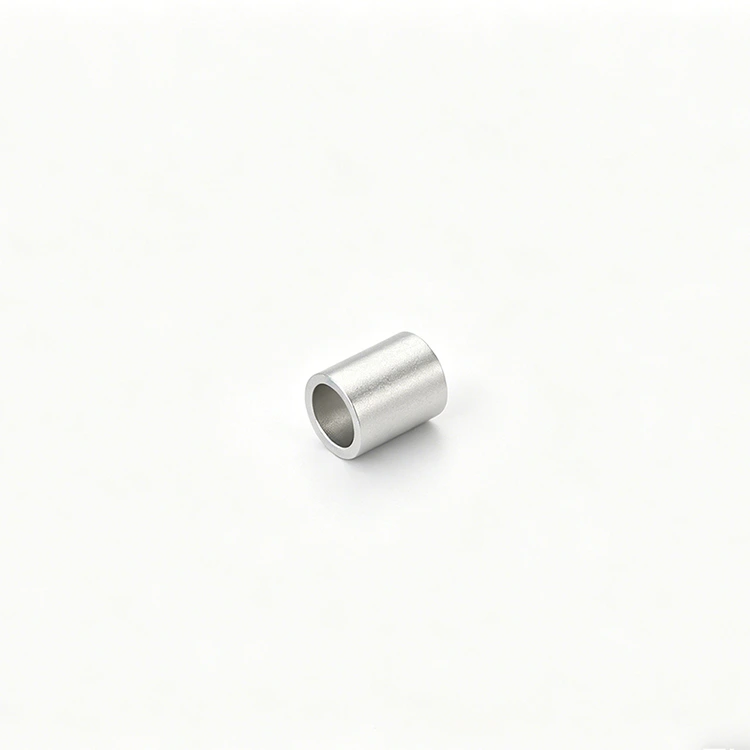

● Tratamiento de superficie: pasivación antioxidante (estañado opcional disponible)

● Tipo de conexión: engarzado en frío (no requiere soldadura)

● Corriente nominal: hasta 600 A (varía según el tamaño)

● Temperatura de funcionamiento: -40°C a +125°C

● Resistencia a la niebla salina: ≥ 72 horas (prueba de niebla salina neutra)

● Tensión soportada: ≥ 2 kV CA (según los estándares de la industria)

● Rango de cables: AWG 22 a AWG 2/0 (tamaños personalizados disponibles)

Amplias aplicaciones

● Gabinetes de distribución marina y sistemas eléctricos a bordo.

● Sistemas de energía solar fotovoltaica (PV)

● Sistemas de almacenamiento de energía (ESS) y bancos de baterías.

● Cableado de vehículos eléctricos (EV) y vehículos híbridos

● Equipos industriales de alta corriente y redes eléctricas.

● Paneles de control de automatización y maquinaria pesada.

● Proyectos de generación de energía eólica y energías renovables.

Instrucciones de instalación

1.Preparación del cable: Pele el aislamiento del extremo del cable para que coincida con la longitud del terminal, asegurándose de que no se corten ni dañen los hilos.

2.Inserción: Inserte completamente el cable pelado en el terminal hasta que llegue al final del cilindro.

3. Engarzado: utilice una herramienta de engarzado de alta calidad y del mismo tamaño para aplicar una presión uniforme al cilindro del terminal.

4.Inspección: Tire suavemente del cable para verificar que la conexión esté segura y sin deslizamientos ni movimientos.

5.Aislamiento: Cubra la unión engarzada con un tubo termorretráctil o cinta aislante para protegerla contra la humedad, la corrosión y los cortocircuitos.

Seguro de calidad

Todos los terminales de extremo de cobre rojo de alta corriente de Zenko se someten a rigurosas pruebas de control de calidad, que incluyen:

● Composición de materias primas y pruebas de conductividad.

● Pruebas de resistencia a la corrosión y niebla salina

● Pruebas de carga de alta corriente y generación de calor.

● Pruebas de vibración y resistencia a la extracción mecánica.

● Inspección de precisión dimensional y rendimiento de engarzado

Zenko Factory se comprometió a proporcionar terminales de extremo de cobre rojo confiables y de alta corriente que cumplan con los requisitos marinos, industriales y de nueva energía más exigentes.
